Cobertura de placas de policarbonato celular
QUP020 Cobertura de placas de policarbonato celular

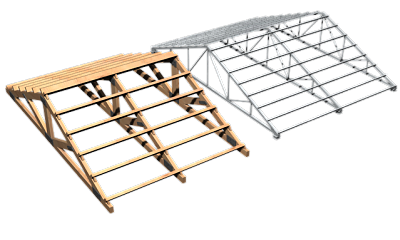

Cobertura de placas translúcidas planas de policarbonato celular, de 4 mm de espesor, con una transmisión de luminosidad del 90%, fijadas mecánicamente sobre entramado ligero metálico o de madera, en cubierta inclinada, con una pendiente mayor del 10%. Incluso accesorios de fijación de las placas, perfiles en H de policarbonato para la unión entre placas, perfiles en U de policarbonato para el cierre lateral de las placas, cinta autoadhesiva microperforada de aluminio para el sellado de los bordes inferiores de las placas, cinta autoadhesiva de aluminio para el sellado de los bordes superiores de las placas y silicona neutra oxímica, para sellado de juntas.
Precio

$ 28,01

m²
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Soporte
Espesor (mm)

Rubro

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1



Materiales



mt13lpo110a

m²

Placa translúcida plana de policarbonato celular, de 4 mm de espesor, con una transmisión de luminosidad del 90% y con tratamiento a los rayos UV en su cara exterior.

1,000

15,83

15,83

mt13lpo155

Ud

Kit de accesorios de fijación, para placas planas de policarbonato celular, en cubiertas inclinadas, formado por tornillos autorroscantes de acero inoxidable, arandela de aluminio y EPDM y piezas de protección de polipropileno para colocar a presión.

0,150

18,18

2,73

mt13lpo112a

m

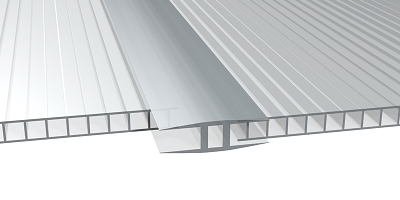

Perfil en H de policarbonato, de 4 mm de espesor, para la unión de placas translúcidas planas de policarbonato celular.

0,510

7,43

3,79

mt13lpo114a

m

Perfil en U de policarbonato, de 4 mm de espesor, para el cierre lateral de placas translúcidas planas de policarbonato celular.

0,330

2,14

0,71

mt13lpo165a

m

Cinta autoadhesiva de aluminio, de 25 mm de anchura, para sellado de bordes superiores de placas planas de policarbonato celular, para evitar la entrada de suciedad en el interior de las placas.

0,165

0,50

0,08

mt13lpo160a

m

Cinta autoadhesiva microperforada de aluminio, de 25 mm de anchura, para sellado de bordes inferiores de placas planas de policarbonato celular, como protección antihumedad y para evitar la entrada de suciedad en el interior de las placas.

0,165

1,27

0,21

mt22www050a

Ud

Cartucho de 300 ml de silicona neutra oxímica, de elasticidad permanente y curado rápido, color blanco, rango de temperatura de trabajo de -60 a 150°C, con resistencia a los rayos UV, dureza Shore A aproximada de 22, según ISO 868 y elongación a rotura >= 800%, según ISO 8339.

0,330

6,28

2,07


Subtotal materiales:

25,42

2



Mano de obra



mo051

h

Montador de fachadas y cubiertas de paneles metálicos.

0,110

11,41

1,26

mo098

h

Ayudante montador de fachadas y cubiertas de paneles metálicos.

0,110

7,12

0,78


Subtotal mano de obra:

2,04

3



Herramienta menor




%

Herramienta menor

2,000

27,46

0,55

Coste de mantenimiento decenal: $ 5,63 en los primeros 10 años.

Costos directos (1+2+3):

28,01

RUBRO QUP020: COBERTURA DE PLACAS DE POLICARBONATO CELULAR.


CARACTERÍSTICAS TÉCNICAS

Cobertura de placas translúcidas planas de policarbonato celular, de 4 mm de espesor, con una transmisión de luminosidad del 90%, fijadas mecánicamente sobre entramado ligero metálico o de madera, en cubierta inclinada, con una pendiente mayor del 10%. Incluso accesorios de fijación de las placas, perfiles en H de policarbonato para la unión entre placas, perfiles en U de policarbonato para el cierre lateral de las placas, cinta autoadhesiva microperforada de aluminio para el sellado de los bordes inferiores de las placas, cinta autoadhesiva de aluminio para el sellado de los bordes superiores de las placas y silicona neutra oxímica, para sellado de juntas.



CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS RUBROS


DEL SOPORTE.

La naturaleza del soporte permitirá el anclaje mecánico de las placas, y su dimensionamiento garantizará la estabilidad, con flecha mínima, del conjunto.


AMBIENTALES.

Se suspenderán los trabajos cuando la temperatura ambiente sea inferior a 1°C, llueva, nieve o la velocidad del viento sea superior a 50 km/h.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo de las placas por faldón. Colocación de las piezas para apoyo de las placas. Corte, preparación y colocación de las placas. Fijación mecánica de las placas. Sellado de juntas.


CONDICIONES DE TERMINACIÓN.

Serán básicas las condiciones de estanqueidad y el mantenimiento de la integridad de la cobertura frente a la acción del viento.



CONSERVACIÓN Y MANTENIMIENTO.

Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.



CRITERIO DE MEDICIÓN Y FORMA DE PAGO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto.



CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la superficie soporte ni la resolución de puntos singulares.
