ANV015 |
m² |

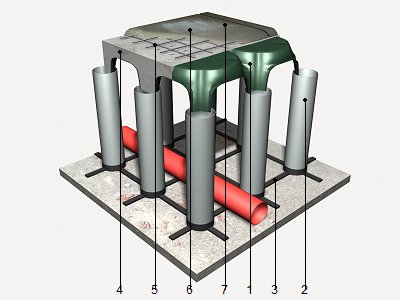

Solera ventilada de hormigón, para grandes alturas. |
$ 64,46 |
Solera ventilada de hormigón armado, para grandes alturas, de 100+4 cm de canto, sobre encofrado perdido de piezas de polipropileno reciclado, apoyado sobre tubos de PVC de 125 mm de diámetro y 85 cm de altura, fijados a una matriz base, realizada con hormigón f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, preparado en obra, y malla electrosoldada 10x10 cm y Ø 5-5 mm como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; apoyado todo ello sobre base de replantillo de hormigón. El precio no incluye la capa de replantillo de hormigón. |
Rubro |
Unidad |
Descripción |
Cantidad |
Costo unitario |
Costo parcial |
1 |
Materiales |
||||
mt07cid030a |
m² |
Encofrado perdido de piezas de polipropileno reciclado, de 58x58x15 cm, para disponer sobre tubos de PVC, sobre una matriz base, para soleras ventiladas de gran altura. |
1,050 |
26,32 |
27,64 |
mt36tit010ha |
m |
Tubo de PVC, serie B, de 125 mm de diámetro y 3,2 mm de espesor. |
2,550 |
8,02 |
20,45 |
mt07ame040p |
m² |
Malla electrosoldada con alambres longitudinales y transversales de 5 mm de diámetro espaciados 10x10 cm, según NTE-INEN-2209 y ASTM A 497. |
1,100 |
4,31 |
4,74 |
mt08var050 |
kg |
Alambre galvanizado para atar, de 1,30 mm de diámetro. |
0,017 |
1,83 |
0,03 |
mt08aaa010a |
m³ |
Agua. |
0,023 |
1,83 |
0,04 |
mt01arg000c |
m³ |
Arena cribada. |
0,052 |
8,12 |
0,42 |
mt01arg001ce |
m³ |
Agregado grueso homogeneizado, de tamaño máximo 12,5 mm. |
0,052 |
13,52 |
0,70 |
mt08cem000c |
kg |
Cemento gris en sacos. |
40,526 |
0,17 |
6,89 |
mt08adt030 |
l |
Aditivo plastificante para la reducción del agua de amasado del hormigón. |
0,203 |
2,73 |
0,55 |
mt07aco020m |
Ud |
Separador homologado para malla electrosoldada. |
1,000 |
0,11 |
0,11 |
Subtotal materiales: |
61,57 |
||||
2 |
Equipo y maquinaria |
||||
mq06vib020 |
h |
Regla vibrante de 3 m. |
0,082 |
5,69 |
0,47 |
mq06hor010 |
h |
Concretera eléctrica con una capacidad de amasado de 160 l. |
0,057 |
3,75 |
0,21 |
Subtotal equipo y maquinaria: |
0,68 |
||||
3 |
Mano de obra |
||||
mo044 |
h |
Encofrador. |
0,028 |
10,75 |
0,30 |
mo091 |
h |
Ayudante encofrador. |
0,028 |
6,89 |
0,19 |
mo043 |
h |
Fierrero. |
0,026 |
10,75 |
0,28 |
mo090 |
h |
Ayudante fierrero. |
0,026 |
6,89 |
0,18 |
Subtotal mano de obra: |
0,95 |
||||
4 |
Herramienta menor |
||||
% |
Herramienta menor |
2,000 |
63,20 |
1,26 |
|
Coste de mantenimiento decenal: $ 5,16 en los primeros 10 años. |
Costos directos (1+2+3+4): |
64,46 |
Pliego de condiciones
RUBRO ANV015: SOLERA VENTILADA DE HORMIGÓN, PARA GRANDES ALTURAS. CARACTERÍSTICAS TÉCNICAS Solera ventilada de hormigón armado, para grandes alturas, de 100+4 cm de canto, sobre encofrado perdido de piezas de polipropileno reciclado, apoyado sobre tubos de PVC de 125 mm de diámetro y 85 cm de altura, fijados a una matriz base, realizada con hormigón f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, preparado en obra, y malla electrosoldada 10x10 cm y Ø 5-5 mm como armadura de reparto, colocada sobre separadores homologados en capa de compresión de 4 cm de espesor; apoyado todo ello sobre base de replantillo de hormigón. CRITERIO DE MEDICIÓN EN PROYECTO Superficie medida según documentación gráfica de Proyecto. CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS RUBROS DEL SOPORTE. Se comprobará la existencia y planeidad de la base de apoyo. AMBIENTALES. Se suspenderán los trabajos de vaciado cuando llueva con intensidad, nieve, exista viento excesivo, una temperatura ambiente superior a 40°C o se prevea que dentro de las 48 horas siguientes pueda descender la temperatura ambiente por debajo de los 0°C. DEL CONTRATISTA. Dispondrá en obra de una serie de medios, en previsión de que se produzcan cambios bruscos de las condiciones ambientales durante el vaciado o posterior periodo de fraguado, no pudiendo comenzarse el vaciado de los diferentes elementos sin la autorización por escrito del director de la ejecución de la obra. PROCESO DE EJECUCIÓN FASES DE EJECUCIÓN. Replanteo. Colocación de la matriz base. Colocación de los tubos. Corte de las piezas. Colocación y montaje de las piezas. Realización de los orificios de paso de instalaciones. Colocación de los elementos para paso de instalaciones. Colocación de la malla electrosoldada. Preparación del hormigón. Vaciado, extendido y vibrado del hormigón. Regleado y nivelación de la capa de compresión. Curado del hormigón. CONDICIONES DE TERMINACIÓN. La ventilación de la cámara será correcta. La solera ventilada será monolítica y realizará correctamente la transmisión de cargas. La superficie será uniforme y sin irregularidades. CONSERVACIÓN Y MANTENIMIENTO. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo. Se protegerá el hormigón fresco frente a lluvias, heladas y temperaturas elevadas. CRITERIO DE MEDICIÓN Y FORMA DE PAGO Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin deducir la superficie ocupada por las columnas situados dentro de su perímetro. CRITERIO DE VALORACIÓN ECONÓMICA El precio no incluye la capa de replantillo de hormigón. |
