Cuadro de protección y control de alumbrado público
IUP110 Cuadro de protección y control de alumbrado público

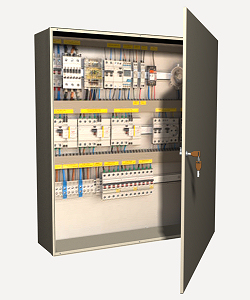

Cuadro de protección y control de alumbrado público, formado por caja de superficie de poliéster, de 800x250x1000 mm; 1 interruptor general automático (IGA), de 40 A de intensidad nominal, tetrapolar (4P); 1 contactor; 2 interruptores automáticos magnetotérmicos, uno por cada circuito; 2 interruptores diferenciales, uno por cada circuito; y 1 interruptor automático magnetotérmico, 1 interruptor diferencial, 1 célula fotoeléctrica y 1 interruptor horario programable para el circuito de control.
Precio

$ 2.352,91

Ud
Exportación
Arrastrar BC3 sobre 'Arquímedes' u otro programa de mediciones y presupuestos. Arrastrar BC3 sobre 'Arquímedes'. Abrir este contenido en 'Excel' Abrir este contenido en 'Excel 2003' o anteriores
Enviar sugerencia

Envolvente
IGA
Intensidad (A)
Número de circuitos

Rubro

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1



Materiales



mt35cgm100l

Ud

Caja de superficie con puerta opaca, de 800x250x1000 mm, fabricada en poliéster, con grado de protección IP66, color gris RAL 7035.

1,000

782,25

782,25

mt35cgm021aceal

Ud

Interruptor general automático (IGA), de 4 módulos, tetrapolar (4P), con 10 kA de poder de corte, de 40 A de intensidad nominal, curva C, incluso accesorios de montaje.

1,000

163,88

163,88

mt35cgm021bbbab

Ud

Interruptor automático magnetotérmico, de 2 módulos, bipolar (2P), con 6 kA de poder de corte, de 10 A de intensidad nominal, curva C, incluso accesorios de montaje.

2,000

17,52

35,04

mt35cgm029ag

Ud

Interruptor diferencial instantáneo, 2P/25A/300mA, de 2 módulos, incluso accesorios de montaje.

1,000

128,50

128,50

mt35cgm080a

Ud

Interruptor crepuscular con célula fotoeléctrica, incluso accesorios de montaje.

1,000

246,41

246,41

mt35cgm090a

Ud

Interruptor horario programable.

1,000

207,74

207,74

mt35cgm070a

Ud

Contactor de maniobra, de 40 A de intensidad nominal, tetrapolar (4P), de 4 módulos, incluso accesorios de montaje. Según IEC 60947-4.

1,000

88,59

88,59

mt35cgm021bbeah

Ud

Interruptor automático magnetotérmico, de 4 módulos, tetrapolar (4P), con 6 kA de poder de corte, de 25 A de intensidad nominal, curva C, incluso accesorios de montaje.

2,000

110,97

221,94

mt35cgm031ag

Ud

Interruptor diferencial instantáneo, 4P/25A/300mA, de 4 módulos, incluso accesorios de montaje.

2,000

199,54

399,08

mt35www010

Ud

Material auxiliar para instalaciones eléctricas.

2,000

2,08

4,16


Subtotal materiales:

2.277,59

2



Mano de obra



mo003

h

Electricista.

1,727

11,41

19,71

mo102

h

Ayudante electricista.

1,332

7,11

9,47


Subtotal mano de obra:

29,18

3



Herramienta menor




%

Herramienta menor

2,000

2.306,77

46,14

Coste de mantenimiento decenal: $ 117,65 en los primeros 10 años.

Costos directos (1+2+3):

2.352,91

RUBRO IUP110: CUADRO DE PROTECCIÓN Y CONTROL DE ALUMBRADO PÚBLICO.


CARACTERÍSTICAS TÉCNICAS

Cuadro de protección y control de alumbrado público, formado por caja de superficie de poliéster, de 800x250x1000 mm, con grado de protección IP66, color gris RAL 7035; 1 interruptor general automático (IGA), de 40 A de intensidad nominal, tetrapolar (4P); 1 contactor; 2 interruptores automáticos magnetotérmicos, uno por cada circuito; 2 interruptores diferenciales, uno por cada circuito; y 1 interruptor automático magnetotérmico, 1 interruptor diferencial, 1 célula fotoeléctrica y 1 interruptor horario programable para el circuito de control. Incluso elementos de fijación, regletas de conexión y cuantos accesorios sean necesarios para su correcta instalación. Totalmente montado, conexionado y probado.



CRITERIO DE MEDICIÓN EN PROYECTO

Número de unidades previstas, según documentación gráfica de Proyecto.



CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS RUBROS


DEL SOPORTE.

Se comprobará que su situación se corresponde con la de Proyecto, que hay espacio suficiente para su instalación y que la zona de ubicación está completamente terminada.


DEL CONTRATISTA.

Las instalaciones eléctricas de baja tensión se ejecutarán por instaladores autorizados en baja tensión, autorizados para el ejercicio de la actividad.



PROCESO DE EJECUCIÓN


FASES DE EJECUCIÓN.

Replanteo. Colocación de la caja para el cuadro. Conexionado. Montaje de los componentes.


CONDICIONES DE TERMINACIÓN.

La instalación podrá revisarse con facilidad.



CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá de la humedad y del contacto con materiales agresivos.



CRITERIO DE MEDICIÓN Y FORMA DE PAGO

Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
