UCM010

m²

Marquesina metálica para cobertura de vehículos, en estacionamiento exterior.

$ 101,23

Marquesina metálica para cobertura de vehículos, en estacionamiento exterior, compuesta de: CIMENTACIÓN: formada por zapatas y correas de hormigón armado sobre capa de replantillo de hormigón, realizadas con hormigón f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, preparado en obra, y vaciado con medios manuales, y acero Grado 60 (fy=4200 kg/cm²); ESTRUCTURA: formada por columnas, vigas y correas de acero A 36, en perfiles laminados en caliente, mediante uniones soldadas, con imprimación anticorrosiva realizada en taller; fijada a la cimentación mediante placas de anclaje de acero A 36, en perfil plano, con taladro central biselado y pernos soldados de acero corrugado Grado 60 (fy=4200 kg/cm²); CUBIERTA: de lámina perfilada de acero galvanizado prelacado, de 0,6 mm de espesor, con nervios de entre 40 y 50 mm de altura de cresta, a una separación de entre 250 y 270 mm, colocada con un solape de la chapa superior de 200 mm y un solape lateral de un trapecio y fijada mecánicamente a correa estructural y borde perimetral realizado con lámina plegada de acero galvanizado, de 0,8 mm de espesor, 30 cm de desarrollo y 3 pliegues, con junta de estanqueidad. Incluso accesorios de fijación de las láminas y masilla de base neutra monocomponente, para sellado de juntas.

Rubro

Unidad

Descripción

Cantidad

Costo

unitario

Costo

parcial

1

Materiales

mt10hmf050aae

m³

Hormigón simple f'c=100 kg/cm² (10 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 19 mm, consistencia blanda, premezclado en planta, según NEC-11 y ACI 318.

0,010

87,35

0,87

mt08aaa010a

m³

Agua.

0,024

1,83

0,04

mt01arg000c

m³

Arena cribada.

0,055

8,12

0,45

mt01arg001ce

m³

Agregado grueso homogeneizado, de tamaño máximo 12,5 mm.

0,055

13,52

0,74

mt08cem000c

kg

Cemento gris en sacos.

42,803

0,17

7,28

mt08adt030

l

Aditivo plastificante para la reducción del agua de amasado del hormigón.

0,214

2,73

0,58

mt07aco060d

kg

Acero en barras corrugadas, Grado 60 (fy=4200 kg/cm²), de varios diámetros, según NTE-INEN-2167 y ASTM A 706.

4,140

1,45

6,00

mt07aco020a

Ud

Separador homologado para cimentaciones.

0,800

0,18

0,14

mt07ala001e

kg

Pletina de acero laminado A 36, según ASTM A 36, para aplicaciones estructurales. Trabajada y montada en taller, para colocar con uniones soldadas en obra.

0,470

3,28

1,54

mt07ala000ab

kg

Acero laminado A 36, en perfiles laminados en caliente, según ASTM A 36, piezas simples, para aplicaciones estructurales, acabado con imprimación antioxidante. Trabajado y montado en taller, para colocar con uniones soldadas en obra.

17,500

2,38

41,65

mt27pfi010

l

Imprimación de secado rápido, formulada con resinas alquídicas modificadas y fosfato de zinc.

0,167

6,92

1,16

mt13ccp010a

m²

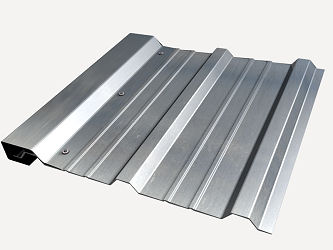

Lámina perfilada de acero galvanizado prelacado, de 0,6 mm de espesor, con nervios de entre 40 y 50 mm de altura de cresta, a una separación de entre 250 y 270 mm e inercia entre 13 y 21 cm4.

1,050

8,81

9,25

mt13ccg030g

Ud

Tornillo autorroscante de 6,5x70 mm de acero inoxidable, con arandela.

3,000

0,63

1,89

mt12www030mbj

m

Lámina plegada de acero galvanizado, de 0,8 mm de espesor, 30 cm de desarrollo y 3 pliegues, para borde perimetral.

0,214

6,30

1,35

mt13ccg030d

Ud

Tornillo autorroscante de 6,5x130 mm de acero galvanizado, con arandela.

1,200

0,50

0,60

mt21vva011

l

Masilla de base neutra monocomponente, para sellado de juntas; para aplicar con pistola.

0,005

20,25

0,10

mt13ccg040

m

Junta de estanqueidad para láminas perfiladas de acero.

0,200

3,81

0,76

Subtotal materiales:

74,40

2

Equipo y maquinaria

mq01ret020b

h

Retrocargadora sobre neumáticos, de 70 kW.

0,116

44,45

5,16

mq06hor010

h

Concretera eléctrica con una capacidad de amasado de 160 l.

0,081

3,75

0,30

mq08sol010

h

Equipo de oxicorte, con acetileno como combustible y oxígeno como comburente.

0,012

8,97

0,11

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,697

3,72

2,59

Subtotal equipo y maquinaria:

8,16

3

Mano de obra

mo113

h

Peón de albañil.

0,126

6,38

0,80

mo112

h

Peón especializado.

0,132

6,48

0,86

mo045

h

Maestro de estructura mayor, en el proceso de hormigonado.

0,006

10,75

0,06

mo092

h

Ayudante estructurista, en el proceso de hormigonado.

0,036

6,89

0,25

mo043

h

Fierrero.

0,077

10,75

0,83

mo090

h

Ayudante fierrero.

0,115

6,89

0,79

mo047

h

Montador de estructura metálica.

0,340

10,75

3,66

mo094

h

Ayudante montador de estructura metálica.

0,340

6,89

2,34

mo051

h

Montador de fachadas y cubiertas de paneles metálicos.

0,373

10,62

3,96

mo098

h

Ayudante montador de fachadas y cubiertas de paneles metálicos.

0,186

6,62

1,23

Subtotal mano de obra:

14,78

4

Herramienta menor

%

Herramienta menor

4,000

97,34

3,89

Coste de mantenimiento decenal: $ 14,17 en los primeros 10 años.

Costos directos (1+2+3+4):

101,23

RUBRO UCM010: MARQUESINA METÁLICA PARA COBERTURA DE VEHÍCULOS, EN ESTACIONAMIENTO EXTERIOR.

CARACTERÍSTICAS TÉCNICAS

Marquesina metálica para cobertura de vehículos, en estacionamiento exterior, compuesta de: CIMENTACIÓN: formada por zapatas y correas de hormigón armado sobre capa de replantillo de hormigón, realizadas con hormigón f'c=210 kg/cm² (21 MPa), clase de exposición F0 S0 P0 C0, tamaño máximo del agregado 12,5 mm, consistencia blanda, preparado en obra, y vaciado con medios manuales, y acero Grado 60 (fy=4200 kg/cm²); ESTRUCTURA: formada por columnas, vigas y correas de acero A 36, en perfiles laminados en caliente, mediante uniones soldadas, con imprimación anticorrosiva realizada en taller; fijada a la cimentación mediante placas de anclaje de acero A 36, en perfil plano, con taladro central biselado y pernos soldados de acero corrugado Grado 60 (fy=4200 kg/cm²); CUBIERTA: de lámina perfilada de acero galvanizado prelacado, de 0,6 mm de espesor, con nervios de entre 40 y 50 mm de altura de cresta, a una separación de entre 250 y 270 mm, colocada con un solape de la chapa superior de 200 mm y un solape lateral de un trapecio y fijada mecánicamente a correa estructural y borde perimetral realizado con lámina plegada de acero galvanizado, de 0,8 mm de espesor, 30 cm de desarrollo y 3 pliegues, con junta de estanqueidad. Incluso accesorios de fijación de las láminas y masilla de base neutra monocomponente, para sellado de juntas.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en verdadera magnitud, según documentación gráfica de Proyecto.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LOS RUBROS

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN Y FORMA DE PAGO

Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto.
